Cách Lắp Công Tắc Dòng Chảy

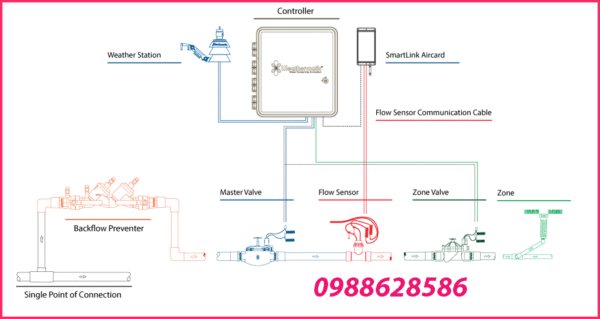

 Bạn cần một thiết bị để tự động bật máy bơm khi có người sử dụng nước, hoặc tự động ngắt bơm để bảo vệ khi đường ống không có nước? Bạn muốn hệ thống báo cháy (PCCC) của mình tự động kích hoạt chuông báo khi có dòng nước chảy trong đường ống? Công tắc dòng chảy (Flow Switch) chính là giải pháp đơn giản, hiệu quả và đáng tin cậy mà bạn đang tìm kiếm. Tuy nhiên, việc lắp đặt công tắc dòng chảy đòi hỏi sự chính xác cả về cơ khí lẫn điện để đảm bảo nó hoạt động đúng chức năng. Trong bài viết này, MEPVN sẽ hướng dẫn bạn chi tiết từng bước, từ khâu chuẩn bị, lắp đặt cơ khí, đấu nối điện cho đến cân chỉnh, giúp bạn tự tin thực hiện một cách an toàn và thành công.

Công tắc dòng chảy là gì và hoạt động như thế nào?

 Công tắc dòng chảy là một thiết bị cảm biến có nhiệm vụ phát hiện sự có mặt hoặc không có mặt của dòng chảy chất lỏng trong đường ống. Khi phát hiện có dòng chảy đạt đến một lưu lượng nhất định, nó sẽ đóng hoặc mở một tiếp điểm điện, qua đó điều khiển các thiết bị khác như máy bơm, van điện từ, còi, đèn báo…

Loại phổ biến nhất là công tắc dòng chảy dạng lá lật (paddle).

• Bên trong đường ống, có một lá kim loại (paddle – lá lật).
• Khi có dòng nước chảy qua, áp lực của dòng chảy sẽ đẩy lá lật này về phía trước.
• Chuyển động của lá lật sẽ tác động vào một công tắc vi mô (microswitch) bên trong thân của thiết bị.
• Công tắc này sẽ thay đổi trạng thái (từ mở sang đóng hoặc ngược lại), cấp hoặc ngắt tín hiệu điện.

Cấu tạo, nguyên lý hoạt động.

Cấu tạo công tắc dòng chảy.

Bộ phận housing.

• Được cấu tạo bao gồm các bộ phận: Chân ren, switch, dây dẫn, lò xo, cầu điều khiển… Housing là bộ phận chính điều xỷ lý thông tin của thiết bị và báo với 2 trạng thái ON/OFF.

Bộ phận cảm biến.

• Bộ phận cảm biến là phần trực tiếp, tiếp xúc với lưu chất bên trong đường ống. Được cấu tạo với các vật liệu như: Inox, thép, đồng…Với thiết kế hình dạng que dẹp, mỏng, hình lá. Khi lưu chất đi qua thông qua bộ cảm biến nhận tín hiệu và chuyển tới bộ phận housing.

Nguyên lý công tắc dòng chảy.

• Dựa trên nguyên lý áp lực động học của dòng chảy lỏng lưu chất đi trong ống sinh ra, mà áp dụng cho nguyên lý hoạt động của công tắc dòng chảy. Khi dòng chảy trong đường ốn di chuyển sẽ tạo ra một áp lực nhất định. Khi có tín hiệu báo ON thì đồng nghĩa với việc bên trong đường ống có dòng chảy lưu chất tác động lên tấm chắn cảm biến của van. Khi không có lưu chất và dòng chảy tác động lên tấm chắn cảm biến thì lúc này không có áp lực van sẽ báo trạng thái OFF.

Chuẩn bị trước khi lắp công tắc dòng chảy.

Đây là bước bắt buộc không được bỏ qua để đảm bảo an toàn cho chính bạn và hệ thống.

Dụng cụ cần thiết:

• • Bộ công tắc dòng chảy (ví dụ: model HFS-25, HFS-20…).
  • Tê (Tee) ren có kích thước phù hợp với đường ống và chân ren của công tắc.
  • Băng tan (cao su non).
  • Kìm, tua vít, bút thử điện.
  • Đồng hồ vạn năng (VOM) để kiểm tra thông mạch (khuyến khích).

Các bước an toàn bắt buộc:

1. • NGẮT HOÀN TOÀN NGUỒN ĐIỆN: Tắt CB (aptomat) tổng của máy bơm hoặc khu vực lắp đặt. Dùng bút thử điện để chắc chắn không còn điện.
   • XẢ HẾT ÁP LỰC: Khóa các van ở hai đầu đoạn ống và mở một vòi xả để áp lực trong ống về 0.
   • XẢ HẾT NƯỚC: Mở van xả đáy hoặc tháo khớp nối ở điểm thấp nhất để nước trong ống chảy ra ngoài.
   • Đọc kỹ tài liệu hướng dẫn đi kèm của nhà sản xuất công tắc dòng chảy.

Bước 1: Lắp đặt phần cơ khí – đưa công tắc vào đường ống

Xác định vị trí lắp công tắc dòng chảy đặt lý tưởng

• • Công tắc dòng chảy nên được lắp trên đoạn ống nằm ngang.
  • Vị trí lắp phải cách các vị trí gây rối dòng như co, cút, van, khuỷu tay một khoảng cách tối thiểu bằng 5 lần đường kính ống (5D). Ví dụ: ống phi 60mm thì nên lắp cách cút ít nhất 300mm. Điều này đảm bảo dòng chảy ổn định và tác động chính xác vào lá lật.
  • Trên thân công tắc có một mũi tên chỉ chiều dòng chảy. Phải lắp đúng theo chiều mũi tên này.

Cắt ống và lắp Tê (Tee)

• • Đo đạc và cắt một đoạn ống tại vị trí đã xác định để lắp Tê vào.
  • Lắp Tê vào hệ thống đường ống, đảm bảo các kết nối chắc chắn và kín.

Tùy chỉnh lá lật (Paddle) – Mẹo quan trọng

• • Bộ công tắc dòng chảy thường đi kèm nhiều lá lật với kích thước khác nhau. Hãy chọn lá lật có chiều dài gần bằng đường kính trong của ống.
  • Lưu ý: Lá lật phải đủ dài để cảm nhận dòng chảy nhưng KHÔNG ĐƯỢC CHẠM vào thành ống đối diện. Nếu lá lật quá dài, bạn có thể dùng kìm để cắt bớt.

Lắp công tắc dòng chảy vào Tê

• • Quấn băng tan thật kỹ quanh phần ren của công tắc dòng chảy.
  • Vặn chặt công tắc vào lỗ ren trên Tê. Dùng mỏ lết siết vừa đủ lực, đảm bảo kín nước và mũi tên trên thân công tắc hướng đúng chiều dòng chảy.

Bước 2: Đấu nối phần điện.

Đây là phần quyết định công tắc dòng chảy hoạt động đúng mục đích hay không. Hãy mở nắp của công tắc, bạn sẽ thấy các cọc đấu dây với các ký hiệu: COM, NO, NC.

Tìm hiểu các tiếp điểm: COM, NO, NC.

• • COM (Common): Chân chung. Đây là chân nguồn điện điều khiển đi vào.
  • NO (Normally Open): Thường mở. Khi KHÔNG CÓ dòng chảy, tiếp điểm này HỞ. Khi CÓ dòng chảy, tiếp điểm này ĐÓNG LẠI.
  • NC (Normally Closed): Thường đóng. Khi KHÔNG CÓ dòng chảy, tiếp điểm này ĐÓNG. Khi CÓ dòng chảy, tiếp điểm này MỞ RA.

Sơ đồ đấu nối cho ứng dụng báo cháy (PCCC) hoặc bật bơm.

• • Mục đích: Khi có nước chảy (do đầu phun sprinkler vỡ), cần BẬT chuông/đèn báo động hoặc BẬT một máy bơm khác.
  • Sử dụng tiếp điểm: COM và NO.
  • Cách đấu:
    1. Nối 1 dây nguồn điều khiển (ví dụ: dây Lửa 220V) vào chân COM.
    2. Nối chân NO với 1 đầu của chuông báo/đèn báo/cuộn hút khởi động từ của bơm.
    3. Đầu còn lại của chuông/đèn/khởi động từ nối về dây Nguội (N).

Sơ đồ đấu nối cho ứng dụng bảo bệ bơm chạy khô.

• • Mục đích: Khi không có dòng nước chảy đến máy bơm (do hết nước đầu nguồn), cần TẮT máy bơm để bảo vệ.
  • Sử dụng tiếp điểm: COM và NC.
  • Cách đấu (An toàn qua khởi động từ):
    1. Mạch điều khiển của máy bơm đang được cấp nguồn bởi 2 dây (vào cuộn hút A1, A2 của khởi động từ).
    2. Cắt 1 dây bất kỳ trong 2 dây này ra.
    3. Nối 2 đầu dây vừa cắt vào 2 chân COM và NC của công tắc dòng chảy.
  • Logic: Khi có dòng chảy, tiếp điểm NC mở ra, nhưng vì khởi động từ đã tự giữ nên bơm vẫn chạy. Khi bơm dừng, nếu không có dòng chảy, tiếp điểm NC vẫn đóng, sẵn sàng cho lần khởi động sau. Nếu bơm đang chạy mà mất dòng chảy, công tắc sẽ không tác động, nhưng các thiết bị bảo vệ khác (rơ le nhiệt) sẽ hoạt động.

Bước 3: Kiểm tra và điều chỉnh (cân chỉnh).

Sau khi lắp đặt xong, hãy mở lại van nước và cấp lại nguồn điện.

• Mở nắp công tắc, bạn sẽ thấy một con vít điều chỉnh. Vít này dùng để tăng hoặc giảm độ nhạy của lá lật.
• Cách chỉnh: Mở van cho nước chảy với lưu lượng nhỏ nhất mà bạn muốn công tắc tác động. Từ từ vặn vít điều chỉnh cho đến khi bạn nghe một tiếng “tạch” (công tắc tác động). Dùng VOM để kiểm tra thông mạch giữa các tiếp điểm để chắc chắn.
• Sau khi chỉnh xong, khóa vít lại và đóng nắp bảo vệ.

Ứng dụng công tắc dòng chảy.

• Đo dòng chảy xăng, dầu trong đương dẫn.
• Bảo vệ máy bơm trong trường hợp máy bơm chạy không tải gây quá nhiệt, cháy máy bơm.
• Đo lưu lượng hóa chất, nước thải trong đường ống giúp phát hiện tắc nghẽn đường ống.
• Sử dụng đo mức chất lỏng trong tank, bồn chứa chất lỏng.
• Xuất tín hiệu trong phòng cháy chữa cháy (PCCC).
• Bảo vệ máy bơm nước trong trường hợp hụt nước.
• Kiểm tra an toàn cho hệ thống chiller giải nhiệt nước.
