Van 3 ngã là gì? Khi nào cần dùng van 3 ngã?

Van 3 ngã là gì?

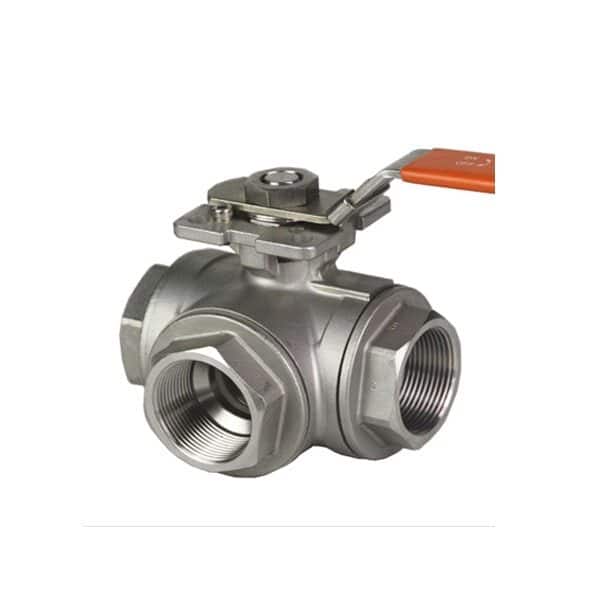

Van 3 ngã (van bi 3 ngã)  là một thiết bị được lắp đặt trong hệ thống đường ống để điều khiển hướng dòng chảy của chất lỏng hoặc khí. Thay vì chỉ cho dòng chảy đi qua một hướng như van thông thường, van 3 ngã có thể dẫn dòng theo nhiều hướng khác nhau, rất tiện lợi khi cần chia dòng, kết hợp dòng hoặc đổi hướng chảy trong hệ thống.

Bên trong van có một quả bi với ba lỗ thông nhau. Khi xoay tay gạt hoặc tay quay, quả bi này xoay và thay đổi vị trí các lỗ, từ đó điều chỉnh hướng dòng chảy. Tùy theo thiết kế chữ L hay chữ T của lỗ bên trong quả bi, van có thể cho phép dòng đi từ một nguồn ra hai nhánh, kết hợp hai dòng vào một, hoặc ngắt một phần dòng chảy theo yêu cầu.

Cấu tạo chung của van 3 ngã

Thân van
Là phần vỏ ngoài, chịu trách nhiệm bảo vệ và chứa toàn bộ các bộ phận bên trong như bi van, trục, gioăng làm kín… Thân van cũng là nơi kết nối với đường ống và được thiết kế để chịu được áp suất, nhiệt độ và điều kiện làm việc của hệ thống. Đây là phần cấu trúc chính giúp van hoạt động ổn định và an toàn.

Trục van (stem)
Là bộ phận nối giữa cơ cấu điều khiển bên ngoài (tay gạt, cần điều khiển, bộ truyền động) với bi van bên trong. Khi trục được xoay, nó truyền động trực tiếp đến bi, làm thay đổi hướng dòng chảy. Trục van đóng vai trò trung gian truyền lực, giúp người vận hành điều khiển bi van một cách chính xác và hiệu quả.

Bi van (bi quay)
Là một viên bi có khoan lỗ xuyên tâm theo hình chữ T hoặc chữ L, cho phép dòng chảy đi qua theo hướng xác định. Khi xoay bi, các kênh dẫn thay đổi vị trí, từ đó điều chỉnh dòng chất lỏng hoặc khí đi theo hướng mong muốn. Bi van là thành phần chính quyết định hướng và trạng thái của dòng chảy — mở, đóng, rẽ nhánh hoặc trộn dòng.

Gioăng làm kín (seal)
Là các vòng đệm được đặt giữa bi van và thân van, thường làm từ cao su, PTFE hoặc các vật liệu chịu nhiệt và hóa chất. Chúng tạo ra độ kín khít cần thiết để ngăn rò rỉ chất lỏng hoặc khí, đồng thời giảm ma sát, giúp bi quay trơn tru. Đây là bộ phận quan trọng đảm bảo độ kín và độ bền cho van.

Bộ truyền động (actuator)
Là thiết bị điều khiển giúp xoay trục van. Có thể là dạng tay gạt (thủ công), điện, khí nén hoặc thủy lực. Bộ truyền động giúp điều khiển van dễ dàng, đặc biệt trong hệ thống tự động hóa hoặc những nơi không thể thao tác bằng tay. Việc sử dụng bộ truyền động giúp tăng độ chính xác, an toàn và giảm công sức vận hành.

Nắp van (bonnet)
Là phần bao che phía trên thân van, có chức năng giữ cố định trục van và chứa các vòng làm kín trục. Ngoài ra, nó bảo vệ các chi tiết bên trong khỏi bụi bẩn, hơi ẩm và tác động từ môi trường. Nắp van cũng tạo điều kiện thuận lợi cho việc bảo trì và thay thế khi cần thiết.

Nguyên lý hoạt động của van 3 ngã

Van bi 3 ngã dùng một quả bi có lỗ khoét bên trong để điều khiển hướng dòng chảy của chất lỏng hoặc khí qua ba cửa kết nối trên thân van. Khi bạn xoay tay gạt hoặc bộ điều khiển, quả bi sẽ quay theo, thay đổi vị trí các lỗ, từ đó cho phép hoặc chặn dòng chảy qua các cửa khác nhau.

1. Van 3 ngã dạng chữ L

Quả bi bên trong có lỗ khoét hình chữ L, tạo thành hai đường dẫn nối liền nhau. Khi xoay bi 90 độ, dòng chảy chỉ đi qua hai trong ba cửa, cửa còn lại bị đóng lại. Bạn có thể điều chỉnh để dòng chảy đi từ cửa nguồn đến một trong hai nhánh khác nhau hoặc ngược lại, nhưng không cho phép cả ba cửa cùng mở cùng lúc.

Ví dụ vận hành:

• Khi bi xoay đến vị trí thứ nhất, dòng chảy sẽ đi từ cửa A sang cửa B, cửa C bị khóa.
• Khi xoay 90 độ sang vị trí thứ hai, dòng chảy đi từ cửa A sang cửa C, cửa B bị khóa.

2. Van 3 ngã dạng chữ T

Quả bi bên trong có lỗ khoét hình chữ T, tạo ra ba đường dẫn thông nhau. Khi xoay bi, bạn có thể cho dòng chảy đi qua tất cả ba cửa cùng lúc, hoặc đóng một cửa và cho dòng đi qua hai cửa còn lại. Điều này giúp bạn trộn hoặc phân chia dòng chất lỏng hoặc khí rất linh hoạt.

Ví dụ vận hành:

• Bi ở vị trí cho phép dòng chảy đi từ cửa A sang cửa B và C cùng lúc (trộn hoặc phân phối).
• Xoay bi để đóng một cửa, dòng chỉ đi qua hai cửa còn lại.

Tóm lại, việc xoay quả bi bên trong van giúp bạn chọn hướng đi của dòng chảy một cách linh hoạt. Van dạng chữ L thích hợp để chuyển hướng dòng sang một trong hai nhánh, còn van dạng chữ T phù hợp để trộn hoặc phân chia dòng chảy giữa các nhánh đường ống.

Khi nào cần dùng van 3 ngã?



1. Khi cần chuyển hướng dòng chảy giữa nhiều nhánh
Van 3 ngã rất hữu ích trong các hệ thống mà bạn muốn dẫn chất lỏng hoặc khí từ một nguồn đến hai vị trí khác nhau.

Ví dụ: Trong hệ thống tưới tiêu tự động, bạn có thể dùng một van 3 ngã để chuyển nước luân phiên giữa hai khu vườn — chỉ cần xoay van là nước sẽ đổi hướng.

2. Khi cần trộn hoặc tách dòng chất lỏng/khí
Van 3 ngã kiểu chữ T có thể dùng để trộn hai dòng lại làm một, hoặc tách một dòng thành hai hướng khác nhau.

Ví dụ: Trong nhà máy sản xuất đồ uống, người ta có thể dùng van 3 ngã để trộn nước và siro theo tỉ lệ nhất định trước khi đóng chai.

3. Khi cần thay đổi chế độ vận hành (nóng/lạnh)
Trong hệ thống HVAC (sưởi/làm mát), van 3 ngã giúp luân chuyển dòng nước nóng hoặc lạnh đến các khu vực khác nhau tùy theo mùa hoặc nhu cầu sử dụng.

Ví dụ: Một tòa nhà có hệ thống điều hòa trung tâm dùng van 3 ngã để chuyển nước lạnh đến các phòng vào mùa hè, và chuyển nước nóng vào mùa đông — chỉ với một thao tác điều khiển.

4. Khi muốn tự động hóa hệ thống điều khiển dòng
Van 3 ngã có thể tích hợp với bộ truyền động điện hoặc khí nén để điều khiển từ xa hoặc tự động theo lập trình, không cần thao tác thủ công.

Ví dụ: Trong dây chuyền pha chế hóa chất, van 3 ngã tự động giúp điều phối các nguyên liệu vào bồn trộn theo trình tự, giảm sai sót và tăng độ chính xác.

5. Khi cần tiết kiệm không gian và đơn giản hóa hệ thống
Thay vì dùng 2–3 van đơn để chia/tách dòng, một van 3 ngã là đủ, giúp hệ thống gọn hơn, ít rắc rối khi lắp đặt và bảo trì.

Ví dụ: Trong hệ thống đường ống chật hẹp của một nhà máy thực phẩm, kỹ sư chọn van 3 ngã để điều phối nguyên liệu nhằm tiết kiệm không gian và tránh lắp đặt phức tạp.

Tóm lại:
Bạn nên dùng van 3 ngã khi hệ thống cần chuyển hướng dòng linh hoạt, trộn hoặc tách dòng, cần tự động hóa, hoặc tiết kiệm diện tích và thiết bị. Đây là giải pháp thông minh cho các hệ thống kỹ thuật hiện đại, từ dân dụng đến công nghiệp.

Lưu ý khi lựa chọn van 3 ngã

1.

   Chất liệu van cần phù hợp với môi trường làm việc
   Chất liệu quyết định độ bền và khả năng chống chịu của van trong điều kiện cụ thể. Ví dụ, van inox thường được dùng trong môi trường có tính ăn mòn cao hoặc làm việc ở nhiệt độ và áp suất lớn vì inox rất bền và chịu nhiệt tốt.

   Ngược lại, van nhựa phù hợp với các hóa chất nhẹ và môi trường ít khắc nghiệt hơn do khả năng chống ăn mòn tốt và giá thành rẻ. Còn van gang hoặc thép thường dùng cho hệ thống nước, khí với áp suất và nhiệt độ trung bình, phù hợp với nhiều ứng dụng phổ thông.

2. Kiểu van (chữ L hoặc chữ T) nên chọn theo mục đích sử dụng
   Van chữ L được thiết kế để chuyển hướng dòng chảy từ một nguồn đến một trong hai nhánh, hoặc ngược lại. Nó không cho phép cả ba cổng mở cùng lúc, giúp bạn dễ dàng chuyển đổi dòng chảy mà không bị trộn lẫn.

   Trong khi đó, van chữ T có thể cho phép dòng chảy đi qua cả ba cổng hoặc đóng mở linh hoạt giữa các nhánh, rất phù hợp khi bạn cần trộn hoặc phân phối dòng chảy giữa nhiều nhánh trong hệ thống.

3. Kích thước và khả năng chịu áp suất, nhiệt độ cần được lựa chọn chính xác
   Van phải có kích thước phù hợp với đường ống để đảm bảo dòng chảy ổn định, tránh hiện tượng rò rỉ hoặc tạo áp lực lớn gây hư hỏng. Bên cạnh đó, van cũng cần chịu được mức áp suất và nhiệt độ tối đa của hệ thống vận hành. Nếu chọn van không đủ chịu áp suất hoặc nhiệt độ, van sẽ nhanh hỏng, làm gián đoạn hoạt động và tăng chi phí sửa chữa.
4. Kiểu kết nối và phương thức điều khiển cần phù hợp với thiết kế hệ thống và cách vận hành
   Kiểu kết nối như ren, bích hoặc hàn phải tương thích với đường ống để việc lắp đặt nhanh chóng và chắc chắn. Với những hệ thống nhỏ, van nối ren thường tiện lợi và nhanh gọn, còn hệ thống lớn và áp lực cao thì van nối bích được ưu tiên vì độ kín khít tốt hơn. Về điều khiển, nếu hệ thống yêu cầu vận hành thủ công thì van tay gạt hoặc tay quay là đủ, còn nếu cần tự động hóa để tiết kiệm thời gian và tăng độ chính xác thì nên chọn van điều khiển điện hoặc khí nén.

1. Chất lượng sản phẩm và khả năng bảo trì cũng rất quan trọng
   Việc chọn van có thiết kế dễ tháo lắp sẽ giúp bảo trì, vệ sinh và sửa chữa nhanh chóng, giảm thời gian dừng máy và chi phí vận hành. Ngoài ra, nên mua van từ các thương hiệu uy tín, có chế độ bảo hành và hỗ trợ kỹ thuật rõ ràng. Điều này giúp bạn yên tâm hơn về chất lượng, độ bền cũng như khi cần trợ giúp trong quá trình sử dụng.

Tóm lại, việc lựa chọn van 3 ngã phù hợp không chỉ giúp hệ thống hoạt động ổn định, hiệu quả mà còn kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì về lâu dài. Bằng cách cân nhắc kỹ lưỡng các yếu tố về chất liệu, kiểu van, kích thước, khả năng chịu áp suất – nhiệt độ, kiểu kết nối và phương thức điều khiển, bạn sẽ dễ dàng tìm được sản phẩm phù hợp nhất với nhu cầu của mình. Đồng thời, chọn mua từ nhà cung cấp uy tín và ưu tiên các van dễ bảo trì sẽ giúp quá trình vận hành trở nên thuận tiện và an toàn hơn. Nếu cần, mình luôn sẵn sàng hỗ trợ bạn tư vấn chi tiết hơn để đảm bảo lựa chọn đúng đắn cho hệ thống của bạn.
