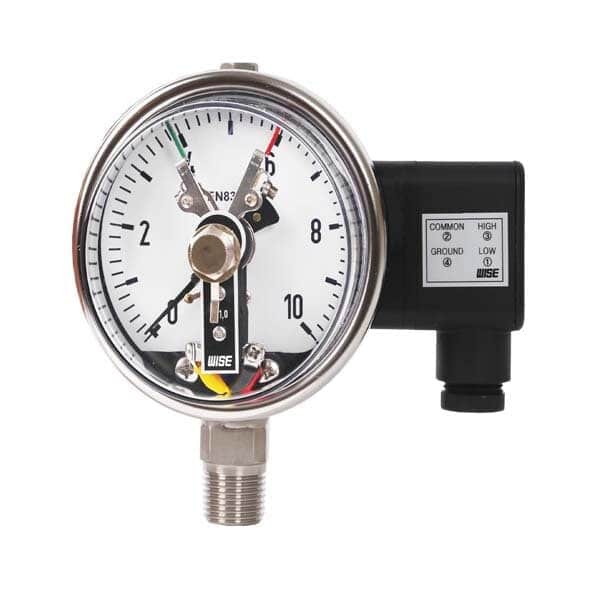

Đồng hồ áp có tiếp điểm điện Wise chính hãng Hàn Quốc là loại đồng hồ đo áp suất được trang bị thêm bộ tiếp điểm tiếp xúc bên trong đồng hồ.Thường được dùng để đóng, ngắt bơm một cách tự động và đơn giản, dừng van điện, khởi động hoặc dừng các loại máy khác.Có 2 loại đó là Có tiếp điểm loại 1 tiếp điểm : NO / NC ( H/ L) và Có tiếp điểm loại 2 tiếp điểm : NO, NC ( H, L / H, H / L, H/ L, L).
Tóm Tắt Nội Dung Chính
Thông số kỹ thuật đồng hồ đo áp suất có tiếp điểm điện.
| Thông số | Giá trị |
|---|---|
| Nhãn hiệu | Wise |
| Xuất xứ | Hàn Quốc |
| Đường kính mặt đồng hồ | 100mm, 160mm |
| Đơn vị đo | Mpa, Kpa, psi, Bar |
| Nhiệt độ môi trường xung quanh | -20 ~ 65 ℃ |
| Nhiệt độ max | 100℃ |
| Dải đo | 0 ~ 1 kPa đến 0 ~ 40 kPa (Flange 160 mm) 0 ~ 50 kPa đến 0 ~ 2.5 MPa (Flange 100 mm) |
| Chân kết nối | ⅜”, ½” PT, NPT, PF |
| NC/NO | Tiếp điểm báo thấp áp là NC, tiếp điểm báo cao áp là NO |
| NO/NC | Tiếp điểm báo thấp là NO, tiếp điểm báo cao áp là N |
| Vật liệu | Vỏ inox SS304, chân kết nối inox SS316L |
| Cấp bảo vệ dòng điện max | AC/DC 250V |
| Cấp bảo vệ | IP65 – chống ẩm, chống rò rỉ |
>>>>> Xem thêm Đồng hồ áp suất có dầu, Đồng hồ áp suất khí nén
Cấu tạo, nguyên lý hoạt động.
Cấu tạo.
Thân đồng hồ: giống như các loại đồng hồ áp suất cơ học khác, thân đồng hồ thường được thép từ thép không gỉ SS304 hoặc SS316, là thành phần chứa đựng và bảo vệ các bộ phận bên trong của đồng hồ.
Mặt đồng hồ: Mặt đồng hồ thường được làm từ hai loại vật liệu là polycarbonate (thường có giá thành thấp) hoặc kính cường lực chịu va đập safety glass (giá thành cao hơn), giúp bảo vệ và quan sát giá trị áp suất. Tùy vào điều kiện làm việc & mục tiêu chí phí, người dùng có thể lựa chọn cho phù hợp.
Kim đồng hồ: Khác với những loại đồng hồ áp suất cơ học khác, loại đồng hồ áp suất này được thiết kế với 03 cây kim, thường được làm bằng nhôm aluminum, mỗi cây kim sẽ đảm nhận một chức năng khác nhau, cụ thể:
- 01 kim chặn dưới (thường là kim màu đỏ – giúp cài đặt ngưỡng áp suất tối thiểu).
- 01 kim chặn trên (thường là kim màu xanh – giúp cài đặt ngưỡng áp suất tối đa)
- 01 kim chỉ áp (thường là kim màu đen, hiển thị áp suất thực tế).
Tiếp điểm điện: Là các relay báo tín hiệu dưới dạng NO hoặc NC, là bộ phận mà người dùng có thể thông tin tín hiệu điện, để cài đặt cảnh báo hoặc điều khiển các thiết bị đi kèm như bơm, van, còi cảnh báo, chuông cảnh báo,…
Ống bourdon: Là bộ phận cảm biến chính, còn được gọi là trái tim của đồng hồ. Bộ phận này tiếp nhận giá trị áp suất và thông qua cơ chế giãn nở để đưa ra tín hiệu áp suất một cách chính xác tại kim chỉ báo của đồng hồ.
Kết nối cơ khí: Hay còn gọi là chân kết nối, là bộ phận nằm ở dưới cùng của đồng hồ, kết nối trực tiếp với hệ thống đường ống, thiết bị của người dùng. Kết nối này có thể là dạng ren, dạng mặt hay dạng clamp, vật liệu thường là thép không gỉ hoặc đồng, thép hợp kim,…
Nguyên lý hoạt động.
- Cài Đặt Ngưỡng: Người vận hành sử dụng một núm vặn (thường ở bên ngoài mặt kính) để điều chỉnh vị trí của kim xanh (ngưỡng cao) và kim đỏ (ngưỡng thấp) đến các giá trị áp suất mong muốn.
- Đo Lường: Khi hệ thống hoạt động, áp suất của môi chất sẽ tác động lên ống Bourdon.
- Kích Hoạt Tiếp Điểm: Ống Bourdon giãn nở hoặc co lại, làm cho kim đen di chuyển trên mặt đồng hồ.
- Khi áp suất tăng đến ngưỡng cao: Kim đen sẽ chạm vào kim xanh, làm đóng/mở tiếp điểm điện tương ứng. Ví dụ, nó có thể ngắt nguồn máy bơm để ngăn chặn quá áp.
- Khi áp suất giảm xuống ngưỡng thấp: Kim đen sẽ chạm vào kim đỏ, kích hoạt tiếp điểm còn lại. Ví dụ, nó có thể khởi động lại máy bơm để bù áp.
Ứng dụng đồng hồ áp suất có tiếp điểm điện.
- Hệ Thống Bơm
- Nước: Tự động bật/tắt máy bơm để duy trì áp lực nước trong đường ống.
- Hệ Thống Khí Nén: Giám sát và điều khiển máy nén khí.
- Hệ Thống Thủy Lực: Đảm bảo áp suất dầu thủy lực luôn trong giới hạn cho phép.
- Phòng Cháy Chữa Cháy (PCCC): Kích hoạt hệ thống báo động hoặc bơm cứu hỏa khi có sự thay đổi áp suất đột ngột.
- Công Nghiệp Hóa Chất, Thực Phẩm: Kiểm soát áp suất trong các bồn chứa, lò hơi, đường ống dẫn nguyên liệu.
Làm thế nào để lựa chọn đồng hồ tiếp điểm điện phù hợp?
Để chọn được sản phẩm tối ưu, bạn cần xem xét các yếu tố sau:
- Dải Đo Áp Suất: Chọn dải đo phù hợp với áp suất hoạt động của hệ thống. Dải đo của đồng hồ nên lớn hơn áp suất làm việc tối đa khoảng 20-30%.
- Kích Thước Mặt Đồng Hồ: Lựa chọn kích thước (ví dụ: 63mm, 100mm, 150mm) phù hợp với vị trí lắp đặt để dễ dàng quan sát.
- Vật Liệu: Chọn vật liệu vỏ và chân kết nối phù hợp với môi chất cần đo (nước sạch, hóa chất, thực phẩm…). Inox 316L thường là lựa chọn an toàn cho nhiều môi trường.
- Kiểu Chân Kết Nối: Đảm bảo kiểu ren và kích thước chân kết nối (ví dụ: G1/2″, G1/4″, NPT) tương thích với đường ống của bạn.
- Loại Tiếp Điểm: Xác định rõ bạn cần loại tiếp điểm nào (NO/NC) và số lượng tiếp điểm cho ứng dụng của mình.
- Môi Trường Làm Việc: Nếu lắp đặt ở nơi có độ rung lắc cao, hãy chọn loại đồng hồ có dầu bên trong để giảm rung và bảo vệ kim đo. Nếu môi trường có nguy cơ cháy nổ, cần chọn loại có tiêu chuẩn chống cháy nổ (ATEX).
Mua đồng hồ áp suất có tiếp điểm điện giá rẻ ở đâu?
Đồng hồ áp có tiếp điểm điện Wise được mepvn chúng tôi phân phối chính hãng giá rẻ trên thị trường Việt Nam với nhiều ưu đãi,chiết khấu cao hấp dẫn cho các công trình, Đại Lý.. Khi mua hàng ở chúng tôi, quý khách hàng luôn được đảm bảo.
- Hàng nhập khẩu chính hãng tại Hàn Quốc.
- Sản phẩm đa dạng với nhiều kích thước khác nhau.
- Độ bền sản phẩm cao.
- Có giấy tờ kiểm định CO-CQ đem lại niềm tin nơi khách hàng.
- Hàng luôn có sẵn với số lượng lớn.
- 1 đổi 1 trong vòng 7 ngày nếu lỗi do nhà sản xuất, bảo hành 12 tháng
- Miễn phí giao hàng nội thành Hà Nội.
- Tư vấn 24/24h,hỗ trợ lắp đặt tại chân công trình.
- Hỗ trợ giao hàng toàn quốc, cam kết đúng thời gian khách hàng đặt mua.
