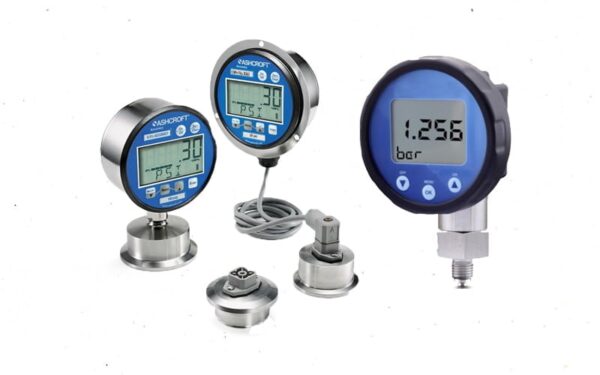

Đồng Hồ Áp Suất Điện Tử

Đồng hồ áp suất điện tử hay còn gọi là cảm biến đo áp suất có hiển thị là một loại cảm biến đo lường áp suất hay áp lực trong công nghiệp. Loại thiết bị này về cách thức đo lường và khoảng áp suất sẽ không có gì khác mấy so với các loại dạng đầu dò. Tuy nhiên điểm khác nhau có lẽ là nằm ở đồng hồ LED báo số điện tử để thể hiện giá trị đo. So với dòng cảm biến dạng đầu dò thì dòng đồng hồ đo này không có tín hiệu ngõ ra dang analog 4-20ma. Chúng chỉ thích hợp đo lường cục bộ tại một vị trí cố định mà không cần kết nối với các thiết bị điều khiển nào khác.

Thông số kỹ thuật đồng hồ áp suất điện tử.

-Dải đo: tối đa 4200 bar hoặc 60,000 psi

-Hiển thị: màn hình LED 7 đoạn, có đèn trợ sáng.

-Chuẩn bảo vệ: IP67

-Ren kết nối: G1/2”, NPT 1/2”

-Thời gian sử dụng bằng pin:

      Ở chế độ hiệu năng cao: 320 giờ.

      Chế độ hiệu năng thấp: 4000 giờ.

-Vật liệu vỏ: hợp kim nhôm.

-Đơn vị đo: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, mmH2O, mmHg…

-Có biểu đồ hình quạt về % giá trị áp suất trên mặt đồng hồ.

-Đo áp suất: tương đối, tuyệt đối, chênh áp.

Cấu tạo, nguyên lý hoạt động.

Cấu tạo.

-Bộ phận hiển thị: Bộ phận hiển thị đồng hồ là màn hình LED sau khi nhận được tín hiệu từ bộ phận cảm biến, thì các thông tin đo được sẽ được chuyển qua màn hình và hiển thị các thông số trên màn hình.

-Bộ phận cảm biến: Bộ phận cảm biến đồng hồ là bộ phận nằm bên trong thân đồng hồ, giúp đo áp suất và tính toán áp suất để chuyển tín hiệu và thông số đo đạt được lên màn hình hiển thị.

Nguyên lý hoạt động.

-Cảm biến đo áp suất điện tử được chế tạo là bộ hiển thị giá trị áp suất. Hai thành phần chính của dòng đồng hồ đo áp suất loại điện tử là: Bộ phận cảm biến và bộ phận hiển thị giá trị áp suất.

-Chức năng của bộ phận cảm biến của đồng hồ sẽ biến giá trị áp suất thành tín hiệu điện. Thông qua các sensor (dạng điện dung, kiểu điện trở). Khi đó bộ phận hiển thị sẽ nhận tín hiệu từ cảm biến của đồng hồ. Sau đó chuyển tín hiệu điện đó qua giá trị áp suất..

Hướng dẫn lắp đặt và cài đặt.

-Đảm bảo nguồn điện đã được tắt trước khi bắt đầu lắp đặt.

-Đối với đồng hồ áp suất có thể lắp đặt trên bề mặt, sử dụng bu-lông và đinh để gắn chúng vào tường hoặc bảng điều khiển.

-Kết nối dây điện theo hướng dẫn của nhà sản xuất. Thường thì có dây nguồn, dây đất và dây kết nối đến thiết bị đo áp suất.

-Đối với các mô hình được lắp đặt trong hố hoặc bảng điều khiển, hãy đảm bảo rằng đồng hồ áp suất được đặt chính xác và an toàn.

-Kiểm tra tất cả các kết nối dây để đảm bảo chúng đang hoạt động đúng cách và không có sự chập ngắn.

-Bật nguồn điện và đảm bảo rằng đồng hồ áp suất khởi động mà không gặp vấn đề.

-Sử dụng thiết bị kiểm tra áp suất để kiểm tra xem đồng hồ áp suất hiển thị đúng áp suất hay không.

-Nếu có sự chênh lệch, sử dụng các nút điều chỉnh hoặc công tắc trên đồng hồ áp suất để điều chỉnh độ chính xác.

-Đọc hướng dẫn bảo trì từ nhà sản xuất và thực hiện các bước bảo trì định kỳ để đảm bảo đồng hồ áp suất hoạt động đúng cách.

Các lỗi thường gặp.

Đồng hồ không hoạt động:

-Kiểm tra nguồn điện: Đảm bảo nguồn điện đã được kết nối đúng cách và có đủ năng lượng.

Hiển thị số là 0 hoặc số không chính xác:

-Kiểm tra cảm biến áp suất: Đảm bảo cảm biến áp suất hoạt động đúng cách và không bị hỏng.

-Kiểm tra kết nối dây: Kiểm tra kết nối dây và đảm bảo chúng không bị chập ngắn hoặc đứt.

Hiển thị nhấp nháy hoặc nhấp nháy ngẫu nghiên:

-Kiểm tra điện áp: Kiểm tra xem nguồn điện có ổn định hay không. Nếu điện áp không ổn định, có thể gây ra sự nhấp nháy.

Ưu điểm đồng hồ đo áp suất điện tử.

– Đồng hồ đo áp suất điện tử tự động tắt nguồn điện khi không hoạt động để tiết kiệm năng lượng.

– Cấu tạo với vật liệu thép không gỉ, kính cường lực, nhựa, nên có độ chắc chắn, hoạt động ổn định, tuổi thọ cao.

– Đồng hồ đo áp suất điện tử đạt tiêu chuẩn chống nước, chống bụi IP65.

– Đồng hồ đo áp suất điện tử có tuổi thọ PIN cao lên tới 4 năm, sau khi pin yếu có thể thanh thế dễ dàng.

– Trên mặt hiển thị được cấu tạo thêm các nút để chuyển đổi đơn vị.

– Đồng hồ đo áp suất điện tử làm việc đo đạt chính xác áp suất và hiển thị 4 chữ số và 2 dòng trên màn hình.

– Đồng hồ đo áp suất điện tử có thể chuyển đổi qua các đơn vị khác nhau, Bar, pis, mbar, Mpa, mmHg,…

Ứng dụng.

Trong các máy nén khí.

-Máy nén khí hoạt động ở áp suất rất cao và yêu cầu kiểm soát áp suất cẩn thận để tránh hư hỏng và nguy hiểm.

Trong các xi lanh khí nén.

-Xi lanh khí nén được ứng dụng trong nhiều ngành công nghiệp khác nhau. Trong khi vận hành, áp suất trong xi lanh dao động nhanh. Đồng hồ đo áp suất khí nén điện tử cho phép người vận hành theo dõi chặt chẽ áp suất hiện tại và áp suất cực đại.

Trong các máy móc hạng nặng.

-Hệ thống khí nén trong máy móc hạng nặng sử dụng đồng hồ đo áp điện tử để đảm bảo hoạt động an toàn, cũng như tính hiệu quả.

Trong ngàng công nghiệp không vũ trụ.

-Ngành hàng không vũ trụ sử dụng đồng hồ đo áp suất khí nén điện tử cho các ứng dụng như điều áp cabin hay ở các bình nhiên liệu.
