Van 1 Chiều Cánh Lật

Mô tả van 1 chiều cánh lật.

 Van 1 chiều cánh lật là dòng van một chiều có thiết kế phần cánh van đóng mở lên xuống. Với hình dáng thiết kế thân bên ngoài dạn bầu và dạng gấp khúc tác động rất nhiều đến quá trình đóng mở. Nhiệm vụ chính của các dòng van được dùng để đóng dòng chảy một cách chủ động khi không cần thiết khi sử dụng.

Thông số kỹ thuật.

-Vật liệu: Gang, đồng, inox, nhựa…

-Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 3″, 4″, 6″, 8″, 10″, 12″…

-Kiểu lắp: Mặt bích, ren, rắc co

-Nhiệt độ: 0 ~ 200 độ C tùy vào vật liệu

-Tiêu chuẩn mặt bích: DIN, JIS, ANSI, PN16

-Áp lực: PN10, PN16, PN25

-Kích thước: DN40-DN50-DN65-DN80-DN100-DN125-DN150-DN200, DN300-DN400…

-Dùng cho nước, hơi khí, hóa chất…

Cấu tạo, nguyên lý hoạt động.

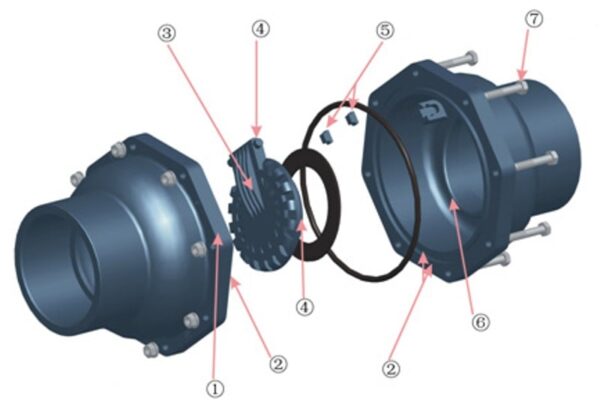

Cấu tạo:

–Thân van: là bộ phận được làm từ các loại chất liệu có độ bền cao như thép, gang, đồng để bảo vệ bộ phận bên trong. Hai mặt bích được đúc liền trên thân van

–Nắp van: Phía trên thân van là nắp van được gắn với thân van bởi mặt bích và các bu lông. Nắp van được mở ra trong quá trình bảo trì bảo dưỡng, tra dầu nhớt vào trục van, hoặc mở nắp để kiểm tra đĩa có hoạt động trơn tru không (trong tình huống van không hoạt động).

–Đĩa van: Dạng đĩa hình tròn được sản xuất từ gang cầu, được bọc 100% bằng cao su EPDM, phù hợp với cả môi trường nước sạch và nước thải. Đĩa van được gắn với trục qua một khớp nối bản lề và có thể quay quanh trục một góc 45°.

Nguyên lý hoạt động:

-Khi không có dòng chất lỏng, khí chảy qua van, phần tử trượt (cửa xoay) của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở vị trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay) dưới tác động của dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van.

-Khi dòng chảy qua van bị ngắt, lực tác động của dòng chảy lên cửa xoay của van mất đi, thì cửa xoay quay về vị trí đóng, áp suất cửa ra của van tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng, khí.

Hướng dẫn lắp đặt và cài đặt.

-Cần lắp đúng theo chiều của dòng chảy. Để van có thể đóng mở đúng hướng vì chúng hoạt động tự động.

-Để tăng thêm độ kín cho các mối nối cần chèn thêm miếng đệm vào giữa mối nối van và đường ống.

-Kích thước mặt bích của van và kích thước mặt bích đường ống phải đồng nhất.

-Van có thể lắp đặt theo phương thẳng đứng hoặc nằm ngang.

-Cần lắp đặt van 1 chiều cách các thiết bị khác như côn thu, góc uốn, máy bơm,… ít nhất là 5 lần đường kính van.

Các lỗi hay gặp và cách khắc phục.

Van không hoạt động đúng cách (không đóng hoặc không mở).

-Nguyên nhân: Van có thể bị bám cặn, hỏng hoặc lắp đặt sai cách.

-Cách khắc phục: Tháo van ra và kiểm tra xem có bất kỳ chất cặn nào bám vào hay không. Nếu có, làm sạch và thử lại. Nếu van bị hỏng, thì cần thay thế. Kiểm tra lắp đặt xem có lắp đúng hướng không và có sử dụng vật liệu kết nối phù hợp.

Tiếng ồn khi van hoạt động.

-Nguyên nhân: Tiếng ồn có thể do dòng nước chảy qua van nhanh chóng hoặc áp suất cao.

-Cách khắc phục: Cách giảm tiếng ồn bao gồm sử dụng van có thiết kế chống ồn hoặc cài đặt một đoạn ống giảm âm sau van. Điều này giúp làm giảm tiếng ồn.

Áp suất giảm khi nước chảy qua van.

-Nguyên nhân: Áp suất giảm có thể xảy ra do van không được thiết kế để chịu áp suất cao hoặc do cặn bám vào van.

-Cách khắc phục: Sử dụng van có khả năng chịu áp suất cao nếu cần thiết. Đảm bảo van được làm sạch đều đặn để tránh tắc nghẽn.

Van bị mắc kín hoặc không mở hoàn toàn.

-Nguyên nhân: Van có thể bị mắc kín do cặn bám hoặc van bị hỏng.

-Cách khắc phục: Kiểm tra và làm sạch van đều đặn để tránh bám cặn. Nếu van bị hỏng, thì cần phải thay thế.

Ưu điểm của van 1 chiều cánh lật.

-Van hoạt động hoàn toàn tự động nhờ vào sự chênh lệch áp suất giữa đầu vào và đầu ra.

-Là dòng van có khả năng hoạt động ổn định và chịu áp lực tốt nhất trong số các dòng check valve.

-Chung có thể ngăn chảy ngược dòng trong các hệ thống trộn hay bơm lưu chất lên cao.

-Đĩa van không giới hạn khi dòng lưu chất đi qua.

-Van được chế tọa từ nhiều loại chất liệu và có nhiều dải kích cỡ khác nhau. Nên phù hợp với nhiều loại môi chất và hệ thống đường ống khác nhau.

-Quá trình vệ sinh, bảo trì, bảo dưỡng van dễ dàng mà không cần phải tháo van ra khỏi đường ống. Bởi phần nắp van có thể tháo rời.

Các loại van 1 chiều cánh lật.

Van cánh lật dạng inox.

-Inox luôn được đánh giá là một trong những dòng vật liệu không chỉ đảm bảo về độ bền, mà những sản phẩm được đúc từ vật liệu trên còn không cần sử dụng đến sơn để  phủ từ bề mặt bên trong lẫn bên ngoài.

Van cánh lật được đúc từ vật liệu gang.

-Van cánh lật được đúc từ gang được đánh giá kém hơn về mặt chất lượng, thế nhưng với những dòng van được đúc từ vật liệu gang nói đều hướng tới những nhóm môi trường làm việc riêng. Ở đây thương là những hệ thống nước sạch hoặc nước thải đều có thể sử dụng được van lá lật được đúc từ vật liệu gang.

Van cánh lật được đúc từ vật liệu nhựa.

-Với vật liệu nhựa là dòng van có chất lượng và khả năng chịu lực kém nhất hiện nay, chính vì thế mà những sản phẩm kiểu như này chỉ được sử dụng cho các đường ống có áp lực thấp chủ yếu là sử dụng cho hộ gia đình và hệ thống lọc nước rất nhiều.

Van cánh lật được đúc từ vật liệu đồng.

-Van cánh lật được đúc từ vật liệu đồng là những sản phẩm có kích thước khá nhỏ gọn, đi cùng với đó là kiểu nối ren cho phép bạn có thể lắp đặt cho các đường ống nhỏ.

Ứng dụng của van 1 chiều cánh lật.

-Ứng dụng cho các hệ thống nhà máy bơm nước.

-Ứng dụng cho các đường ống dẫn nước sinh hoạt trong nhà, đặc biệt là các đường ống trong nhà vệ sinh.

-Ứng dụng cho các xe bồn chở trước phục vụ cho công tác tưới cây và làm sạch các tuyến đường.

-Sử dụng cho các nhà máy lọc dầu.

-Ứng dụng cho các thiết bị lọc nước.

-Cuối cùng là dùng cho các hệ thống PCCC ở các công trình công cộng.
