Van Cầu Gang Dẻo Arita

Mô tả van cầu gang dẻo arita.

  Van cầu gang dẻo arita là loại van được làm từ gang hoặc gang dẻo, với cấu trúc hình cầu. Cấu trúc này cho phép van mở và đóng một cách nhanh chóng và dễ dàng, giảm thiểu áp suất mất mát trong hệ thống. Mặt khác, với vật liệu gang dẻo, van có thể chịu được áp suất cao mà không bị ảnh hưởng đến khả năng đóng mở.

Thông số kỹ thuật.

-Kích thước van: DN50 – DN500

-Vật liệu chế tạo: Gang, gang dẻo, gang đúc gang xám gang trắng, gang cầu.

-Gioăng làm kín: Cao su, teflon…

-Kiểu lắp đặt: lắp ren, lắp mặt bích

-Kết nối mặt bích tiêu chuẩn: BS, JIS, DIN, ANSI

Cấu tạo, nguyên lý hoạt động.

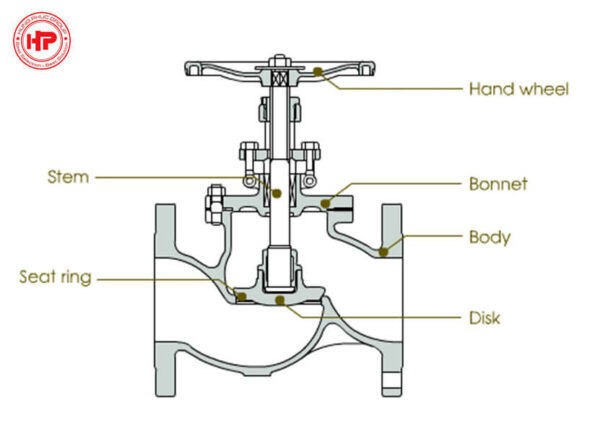

Cấu tạo:

-Thân van: Là bộ phận chính của van, toàn bộ thân van được chế tạo bằng vật liệu gang với 2 kiểu kết nối lắp ren và lắp bích là nơi giúp các dòng lưu chất trực tiếp đi qua

-Trục van: Trục van là một thanh kim loại hình trụ tròn một đầu kết nối với đĩa van, một đầu được tạo ren ngoài kết nối với tay quay. Trục van có nhiệm vụ truyền tác động từ tay quay xuống đĩa van để đóng mở điều tiết lưu chất

-Đĩa van: Đĩa van được chế tạo bằng vật liệu thép chống ăn mòn rất tốt, có độ bền cao, như cánh cửa đóng mở cho hoặc ngăn không các dòng chất chảy đi qua và điều tiết một cách linh hoạt. dễ dàng hơn’

-Gioăng làm kín: Giúp các chất không bị bị rò rỉ ra bên ngoài, tạo đọ kín cho van

-Nắp đậy: Là bộ phận nằm ở phía trên thân van, nắp đậy giúp bảo vệ trục van, đĩa van được làm làm kín bằng các gioăng làm kín chịu nhiệt tốt. Nắp van còn có chức năng tháo lắp để vệ sinh bảo trì, bảo dưỡng van cầu. Nắp van được kết nối với thân van bằng các bu lông

-Bộ phần truyền động: Bộ phận truyền động của van có thể dạng tay quay hoặc thay thế bằng các loại động cơ điện, động cơ khí nén để điều khiển van cầu gang.

Nguyên lý hoạt động.

-Khi ta điều khiển vô lăng của van, đĩa van sẽ được nâng lên hoặc hạ xuống khỏi vị trí ban đầu. Tùy từng loại van cầu mà đĩa van có thể được gia công thành nhiều hình dạng khác nhau, bằng cách thay đổi hình dạng của đĩa van mà tốc độ dòng chảy đi qua khi mở van thay đổi đáng kể.

-Khi đĩa van nằm ở vị trí bịt kín vách ngăn giữa hai nửa trong thân van tương đương với trạng thái đóng của van. Khi vận hành điều khiển tay quay vô lăng sẽ tác động đến ty van nâng đĩa van ra khỏi vị trí vách ngăn, cho phép dòng lưu chất đi qua khoảng trống bên trên vách ngăn tương đương với trạng thái mở hoàn toàn của van.

Hướng dẫn lắp đặt và cài đặt sản phẩm.

-Đảm bảo rằng van cầu gang dẻo và tất cả các bộ phận đi kèm đều được kiểm tra kỹ lưỡng để đảm bảo không có hỏng hóc hoặc thiếu sót nào.

-Xác định vị trí lắp đặt sao cho van có thể được truy cập một cách dễ dàng và không bị cản trở bởi các cấu trúc khác.

-Làm sạch bề mặt lắp đặt để đảm bảo không có bụi bẩn, dầu mỡ hoặc các vật liệu ngoại lai khác.

-Đặt van cầu gang dẻo vào vị trí đã chọn và sử dụng kẹp hoặc chốt để giữ van ổn định.

-Đảm bảo rằng thân van được lắp đặt một cách đồng đều và cân bằng, tránh tình trạng chệch lệch hoặc xiên lệch.

-Kiểm tra cầu van để đảm bảo rằng không có vết nứt, trầy xước hoặc ảnh hưởng đến cấu trúc của cầu.

-Đặt cầu van vào trục của van và đảm bảo rằng nó có thể xoay một cách linh hoạt và không bị kẹt.

-Nếu sử dụng mặt bích, lắp đặt chúng với độ chặt phù hợp và sử dụng đinh vít để cố định.

-Kết nối đường ống vào hai đầu của van, sử dụng đinh vít hoặc mô-men xoắn đúng theo hướng dẫn của nhà sản xuất.

-Kiểm tra van để đảm bảo rằng nó đóng kín mọi khi cần thiết và không có rò rỉ.

-Mở và đóng van để kiểm tra hoạt động chính xác và mượt mà của nó.

-Đảm bảo thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất để duy trì hiệu suất và tuổi thọ của van.

Các lỗi thường gặp

Rò Rỉ:

-Một trong những vấn đề phổ biến là rò rỉ ở các điểm kết nối của van hoặc do cấu trúc cầu van bị hỏng. Nguyên nhân có thể là do đinh vít lỏng hoặc vật liệu kín đáo không đúng.

Khó Khăn Trong Quá Trình Đóng/Mở:

-Cầu van có thể bị kẹt hoặc khó di chuyển do bụi bẩn, ăn mòn hoặc sự hỏng hóc của cấu trúc cầu.

Tiếng Ồn Khi Hoạt Động:

-Tiếng ồn có thể phát sinh do va chạm giữa các bộ phận của van hoặc do áp suất dòng chảy cao.

Mất Áp Suất:

-Mất áp suất có thể xảy ra khi van không đóng kín hoặc do mặt bích và đường ống không được lắp đặt chặt.

Sự Hỏng Hóc Của Cấu Trúc Cầu:

-Cấu trúc cầu van có thể bị hỏng do ăn mòn, xước hoặc nứt, gây ảnh hưởng đến khả năng đóng mở của van.

Ốp Lưng Nước:

-Trong các ứng dụng nước thải, có thể xảy ra hiện tượng ốp lưng nước khi van đóng, gây giảm hiệu suất và tăng áp suất trong hệ thống.

Ố Cứng Van:

-Van có thể trở nên cứng cỏi sau một thời gian sử dụng do tích tụ bụi bẩn hoặc ảnh hưởng của yếu tố môi trường.

Ứng Dụng Không Đúng Cách:

-Việc sử dụng van không đúng cách hoặc trong môi trường không phù hợp có thể gây ra nhiều vấn đề, bao gồm cả ăn mòn và hỏng hóc.

Ưu điểm van cầu gang dẻo arita.

Khả Năng Chịu Áp Suất Cao:

-Van cầu gang dẻo thường được làm từ vật liệu chịu áp suất cao, giúp nó hoạt động ổn định trong môi trường áp suất cao.

Đóng Mở Nhanh Chóng:

-Thiết kế hình cầu giúp van mở và đóng một cách nhanh chóng, giảm thiểu thời gian mất mát và tăng hiệu suất hệ thống.

Khả Năng Linh Hoạt:

-Với vật liệu gang dẻo, van có khả năng chống lại ăn mòn và ứng dụng được trong nhiều môi trường khác nhau.

Ứng dụng van cầu gang dẻo.

-Trong hệ thống nóng, hơi nóng, nước nóng, trong các lò hơi, nhà máy xử lý nhiệt, các nhà máy sản xuất, các đường ống dẫn nước nóng…

-Trong môi trường hóa chất, dung dịch, xăng dầu, các công trình, các khu khai thác, chế tạo dung dịch, chất hóa học…

-Trong lĩnh vực công nghiệp, nông nghiệp, sản xuất chế biến thực phẩm…

-Trong hệ thống làm việc với nhiệt độ và áp lực cao

-Trong hệ thống nước lạnh, nước nóng

-Trong hệ thống dẫn dầu, xăng…

>>>Tham Khảo: van cầu tay gạt

Tổng kho van cầu, van cầu inox gang dẻo arita.
