Đồng hồ đo áp suất(pressure gauge) hay áp kế là một thiết bị dùng để đo áp suất của các dòng lưu chất khi lưu thông qua hệ thống đường ống. Đồng hồ áp suất gồm có nhiều loại : loại 3 kim, loại lắp màng, loại có dầu và thường được sử dụng để đo áp suất của các bồn nước, đo áp suất khí, áp suất lò hơi, áp suất thủy lực, áp xuất gas, xăng, dầu,… Đồng hồ đo áp suất được ứng dụng trong nhiều hệ thống đường ống đo nước, khí hơi, dung dịch, hóa chất,… Đồng hồ đo áp suất được làm từ các chất liệu đơn giản như inox, thép, đồng, nhựa,… với đầy đủ các size từ lớn đến nhỏ phù hợp với môi trường có nhiệt độ cao áp suất lớn.
Tóm Tắt Nội Dung Chính
Cấu tạo, nguyên lý hoạt động.
Cấu tạo.
-Thân đồng hồ: được bao bọc bởi lớp vở ngoài được chế tạo từ inox hoặc thép không rỉ chống ăn mòn, chống oxy hóa bề mặt tốt.
-Mặt đồng hồ: được thiết kế dạng vòng tròn với các chỉ số áp suất giúp hiển trị giá trị đo áp suất chính xác. Với lớp kính cường lực bảo vệ cao chất, chống va đập, chống vỡ tốt khi xảy ra sự cố.
-Mặt hiển thị: đây là mặt dố dạng quay tròn có khả năng đưa ra các thông số đo đạc 1 cách chính xác tại thời điểm đo.
-Ống chứa áp suất: đây là phần lưu chất có thể đi vào, thường được làm từ inox hoặc đồng dạng ống Bourdon có thể dãn nở vì áp lực.
-Kim đồng hồ: được gắn kết với trục quay chuyển động bên trong thân, khi có tác dụng của áp suất chuyển động sẽ được dẫn truyền giúp kim quay hiển thị giá trị áp suất tại thời điểm đo.
-Bộ chuyển động: là bộ phận chính để đo đạc với thông tin và đưa số liệu cho kim hoạt động.
-Chân đồng hồ: được thiết kế dạng nối ren, lắp bích, nối clamp hoặc có thể lắp trục tiếp vào các đường ống hoặc gián tiếp qua siphon.
Nguyên lý hoạt động.
Nguyên lý hoạt động của đồng hồ áp suất dạng cơ.
Kim quay trên mặt đồng hồ áp suất có chia độ để hiển thị giá trị của áo suất. Khi đồng hồ áp lực hoạt động, nhờ vào áp suất của lưu chất tác dụng lên ống đồng, làm cho ống đồng bị co, giãn. Sự co giãn này sẽ tác động lên cơ cấu bánh răng trong đồng hồ, gián tiếp làm kim đồng hồ quay- chỉ giá trị áp suất tương ứng của lưu chất. Khi áp suất của lưu thể không đủ để làm giãn ống đồng thì kim đồng hồ chỉ về vạch “0” nhờ lò xo đàn hồi.
Nguyên lý hoạt động của đồng hồ áp suất điện tử.
Nhờ áp lực của lưu chất, tấm màng sẽ di chuyển phồng lên, xẹp xuống làm di chuyển con trượt trên. Con trượt sẽ di chuyển làm thay đổi điện trở trong mạch do đó làm tăng, giảm cường độ dòng điện qua cuộn dây.
Với sự thay đổi của cường độ dòng điện nên từ đó dẫn đến từ trường trong cuộn dây cũng sẽ dựa vào đó mà thay đổi theo. Và tiếp tục, bởi vì kim đồng hồ áp lực được làm từ vật liệu sắt nhiễm từ nên nó sẽ quay dưới tác dụng của lực điện từ của từ trường sinh ra bởi cuộn dây. Và cuối cùng kim đồng hồ quay, chúng ta sẽ đọc được giá trị của áp suất trên mặt hiển thị giá trị.

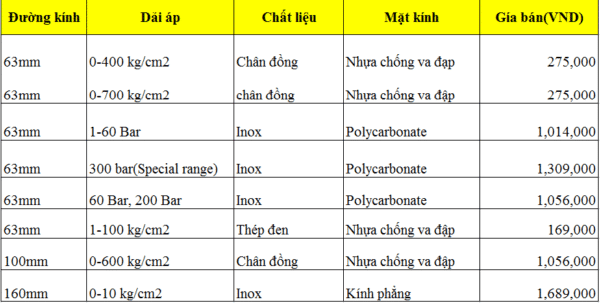

Bảng giá đồng hồ đo áp suất.
Ưu điểm.
-Thiết kế nhỏ gọn, dễ dàng lắp đặt, sửa chữa, bảo trì bảo dưỡng.
-Có giá thành rẻ, tiết kiệm chi phí đầu tư
-Với cấu tạo bằng vật liệu Inox, chống rò rỉ tốt, chắc chắn, bềm bỉ.
-Hoạt động sử dụng được với nhiều môi trường, nước, khí, chân không, xăng dầu…
-Có nhiều kiểu kết nối, lắp bích, nối ren, clamp, dễ dàng kết nối với đường ống.
-Có khả năng chịu được áp suất, khi tăng lên, hạ xuống đột ngột.
-Đo đạt nhanh, chính xác với áp suất của lưu chất, có tuổi thọ cao.
-Đa dạng mẫu mã, kiểu đồng hồ đo áp, đa sự lựa chọn cho quý khách hàng.
-Có mặt kính bảo vệ đồng hồ là kính cường lực có độ cứng cao, chống xước, chống va đập.

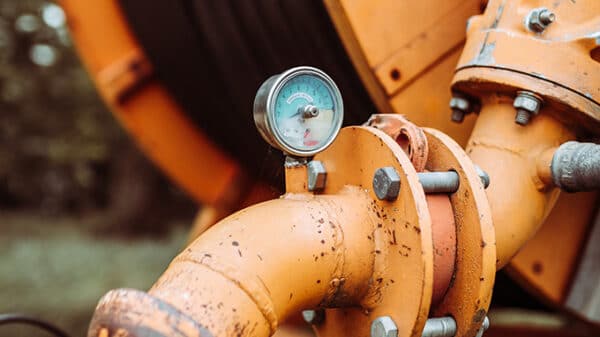

Ứng dụng.
-Lắp đặt trong các nhà máy sản xuất đồ uống, nước khoáng, nước giải khát, bia, rượu, sữa…
-Lắp đặt trong các nhà máy sản xuất hóa chất, chất ăn mòn, hóa học, acid loãng, …
-Lắp đặt trong các hệ thống nước thải, trong các nhà máy, khu công nghiệp sản xuất…
-Đồng hồ đo áp lực sử dụng cho các hệ thống đo chân không
-Đồng hồ đo áp suất sử dụng trong các đường ống khí Gas công nghiệp
-Lắp đặt trong các đường ống giám sát đường ống dưới đáy biển.
-Áp kế đo áp suất sử dụng trong các nhà máy, xưởng chiết khí…
Báo giá đồng hồ đo áp suất tại Eriko.
Hãy liên hệ trực tiếp Eriko để nhận được hình ảnh, bản vẽ, thông số kỹ thuật, cataclogue, và bảng giá đồng hồ đo áp suất. Bảng giá được chúng tôi cập nhập mới nhất, chính xác nhất khi gửi tới quý khách hàng. Rất hân hạnh được hợp tác và phục vụ quý khách cùng nhau phát triển!
Công ty chúng tôi ngoài cung cấp đồng hồ đo áp suất ra thì còn phân phối nhiều dòng đồng hồ đo khác nhau như đồng hồ đo nhiệt độ, đồng hồ đo nước, đồng hồ đo lưu lượng nước điện tử, đồng hồ đo xăng dầu…
-Hàng nhập khẩu chính hãng trên dây truyền hiện đại tại Đức, Hàn Quốc, Malaysia, Đài Loan, Nhật, Pháp…
-Luôn đầy đủ các giấy tờ kiểm định CO-CQ, tem chống hàng giả.
-Sản phẩm luôn sẵn kho, đảm bảo số lượng lớn.
-Gía cả cạnh tranh trên thị trường, đảm bảo giá phù hợp nhất tới tay người tiêu dùng.
-Tùy thuộc vào từng loại đồng hồ áp mà có chế độ bảo hành uy tín, chất lượng.
-Chiết khấu cao cho các đại lý, dự án đặt mua số lượng lớn.
-Lỗi 1 đổi 1 (3 ngày) khi phát hiện lỗi nhà sản xuất.
-Tư vấn hỗ trợ lắp đặt miễn phí 24h.
-Hỗ trợ vận chuyển giao hàng toàn quốc.
